Comfort CT150 Høyre (CTS400)

Artikkelnr.: 7115580

Comfort CT150 er det perfekte ventilasjonsaggregatet for en liten bolig eller hybel.

NOK22 000,00 inkl. mva.
På lager
  • Produktinfo
  • APP Styring
  • Tekniske spesifikasjoner
  • Prosjektering
  • Målskisse
  • CTS400 Styring
  • Installasjon
  • Ecodesign
  • Bruksanvisninger & datablad
  • Produktanmeldelser (0)

Nilan Comfort CT150

Comfort CT150 er det perfekte ventilasjonsaggregatet for en liten bolig eller hybel.

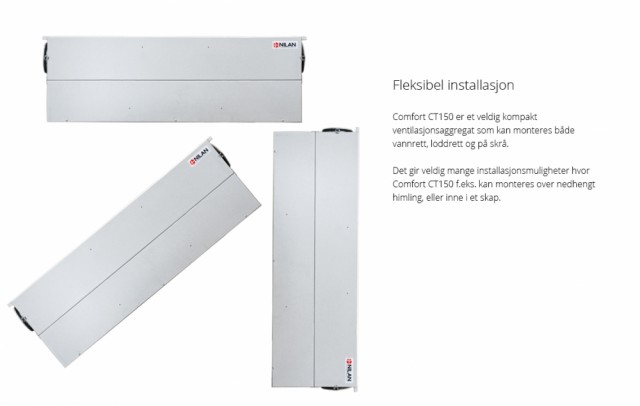

Aggregatet kan monteres vannrett, loddrett eller på skrå, og gir dermed mange muligheter i installasjonen. Comfort CT150 kan monteres utenfor klimaskjermen, men på grunn av det lave lydnivået, er det også velegnet til montering inne i boligen.

Den kompakte konstruksjonen gjør det særlig velegnet til både nybygg og renovering av små leiligheter, rekkehus samt sommerhus hvor plass til ventilasjonsaggregatet er begrenset og det ønskes en enkel installasjon.

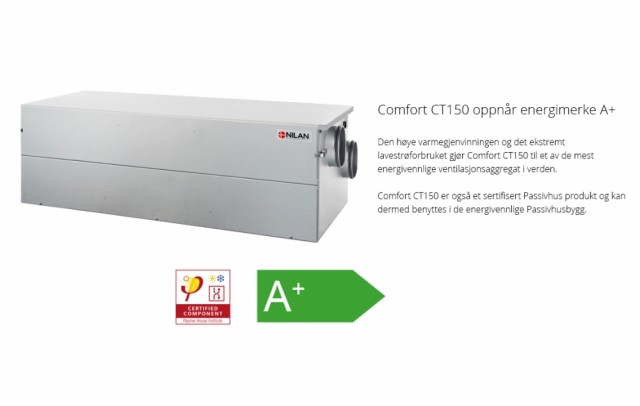

Comfort CT150 har med sitt lave strømforbruk og høy varmegjenvinning oppnådd den høyeste energimerkingen A+.


Luftmengde (se prosjekteringsdata for SEL/SFP verdi)

Min : 25 m3/h
Max : 168 m3/h

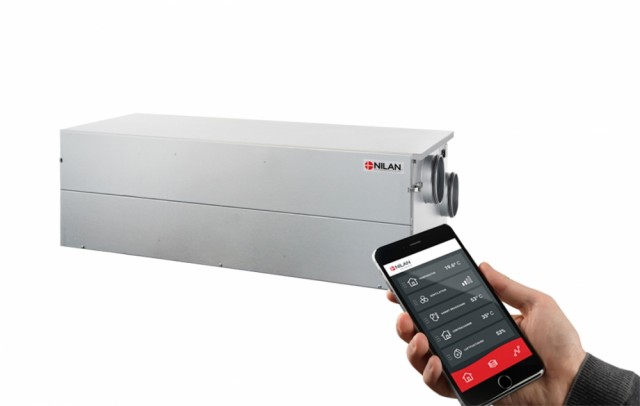

Nilan APP - Styring av hjemmets ventilasjon og varmepumpe direkte fra mobiltelefonen

Nilan har utviklet en ny app med smarte funksjoner der brukeren kan styre hjemmets ventilasjon og varmepumpe direkte fra mobiltelefonen.

Appen er intuitiv, enkel og sikker å bruke, og gir brukeren mulighet til f.eks. justering av romtemperatur. Flere ventilasjonsanlegg kan kobles til samme app slik at du har full kontroll over inneklimaet, f.eks. i både hjem og hytte.

Det kan kobles til flere brukere på samme app.

Ved kjøp av en Nilan-gateway kan brukeren få tilgang til enheten via Nilan-appen.



SEC-klasse A+
SEC gjennomsnittlig klima -42,7 kwh/(m2.a)
AEC - årlig EL-forbruk 192 kWh/år (100 m2)
AHS gjennomsnittlig klima 4681 kWh (100 m2) (*1)
AHS kaldt klima 9157 kWh (100 m2) (*1)
AHS varmt klima 2117 kWh (100 m2) (*1)
Dimensjoner (B x D x H) 1040 x 535 x 338 mm (*2)
Vekt 30 kg
Platetype kabinett Aluzink stålplate

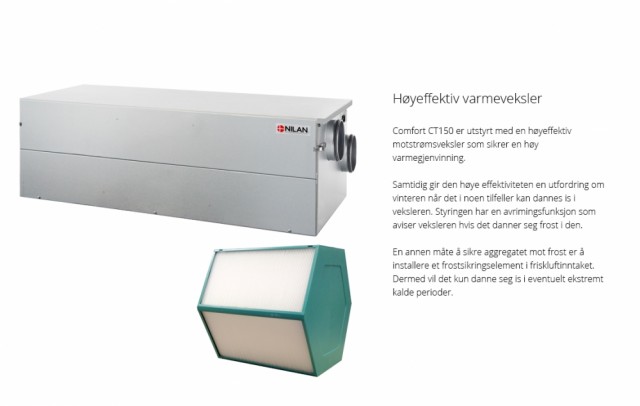

Varmevekslertype Motstrømsveksler i Polyethylenterephthalat

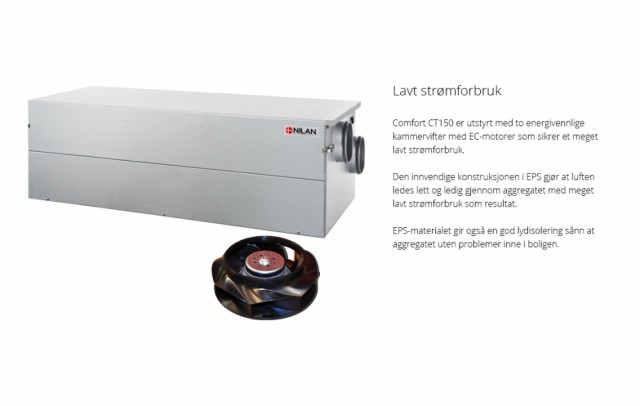

Viftetype Omdreiningskonstante EC motorer
Filterklasse Greencycle ISO Coarse > 75% (G4)
Kanaltilslutninger Ø125 mm
Kondensavløp PVC Ø20 x 1,5 mm
Forsyningsspenning 230V 50/60 Hz
Max. opptatt effekt/strøm 53 W / 0,25 A
Standby effektforbruk 3,4 W
Tetthetsklasse IP31
Omgivelsestemperatur -20 / +40 °C
Lekkasje klassifikasjon A1 (*3)
Varmetap 0,96 W/m2K (*4)
Isoleringsklassifikasjon T2































*1 - Årlig varmebesparelse, primær energi
​*2 - 338 mm med veggoppheng
*3 - Testet iht. EN13141-7 (ved 250 Pa)
*4 - Testet iht. EN1886

Kapasitet

Kapasitet av standardaggregat som funksjon av qv og Pt, ext.

Testet i henhold til EN 13141-7 med standardfiltre ISO Coarse >75% (G4) og uten ettervarmebatteri.

SEL-verdier inneholder aggregatets EL-forbruk for begge viftene ekskl. styring.

Konverteringsfaktor: J/m3 : 3600 = W/m3/h.

OBS! SEL-verdiene måles og oppgis som en totalverdi for begge viftene.

Temperaturvirkningsgrad

Temperaturvirkningsgrad for aggregat med motstrømsveksler i henhold til EN308 og EN 13141-7 (tørr).

Lyddata

Lyddata er for qv = 126 m3/h og Pt ext = 75 Pa iht. EN 9614-2 for overflate og EN 5136 for kanaler.

Lydeffektnivået LWA faller med fallende luftmengde og fallende mottrykk.

Lydtrykknivået LpA i 1 m fra aggregatet.

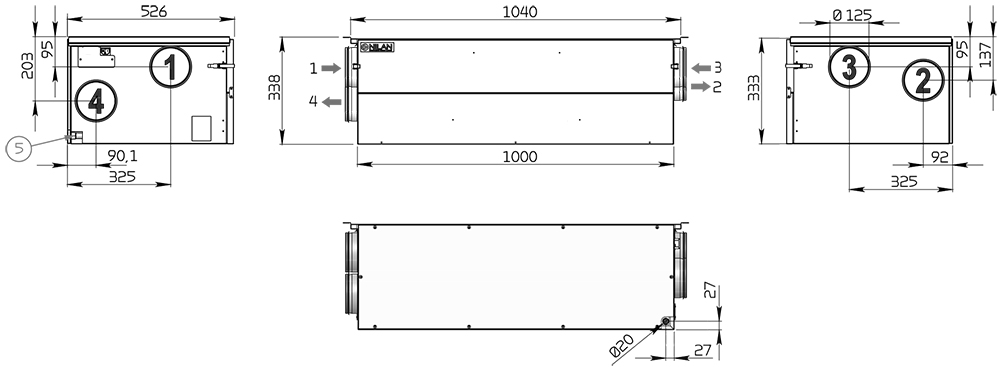

Comfort CT150 vist med tilgang til primærside (veksler) og tilkobling mot høyre.



Tilslutninger
1: Uteluft
2: Tilluft
3: Avtrekksluft
4: Avkastluft
5: Kondensavløp

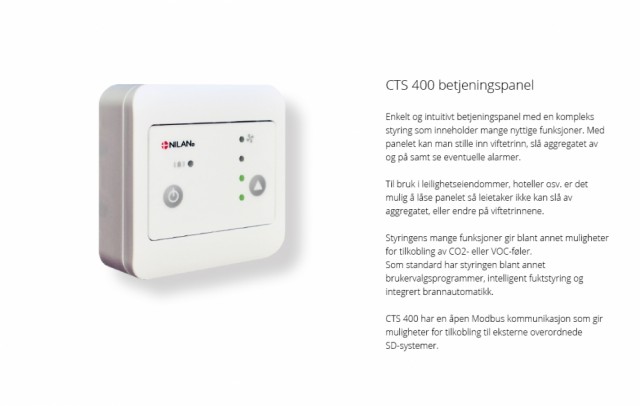

CTS400 er et enkelt og intuitivt betjeningspanel med en kompleks styring som inneholder mange nyttige funksjoner. Med betjeningspanelet kan man stille inn viftetrinn, slå aggregatet AV/PÅ, samt se eventuelle alarmer.

Til bruk i eiendommer for utleie, hoteller osv. er det mulig å låse panelet slik at leietaker ikke kan slå aggregatet av og/ eller endre på viftetrinn.

Styringens mange funksjoner gir blant annet muligheter for å  koble til ettervarmebatteri og CO2- eller VOC-føler (VOC: Flyktige organiske forbindelser). Som standard har styringen bl.a. brukervalgsprogrammer, intelligent fuktstyring og integrert brannautomatikkk.

CTS400 har en åpen Modbus kommunikasjon som gir mulighet for tilkobling til eksterne CTS-systemer.

Modbus forbindelsen kan også kobles til en Nilan gateway cloud-løsning som gir mulighet til å styre og overvåke aggregatet via en APP-løsning på en smartphone.

Funksjonsoversikt   +Standard
- Tilbehør
Filtervakt Tidsstyrt filteralarm (fabrikkinnstilt til 90 dage). Justerbar 1 - 360 dage. -

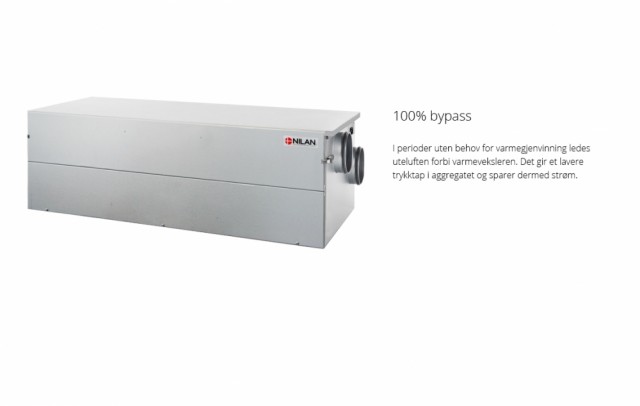

100 % bypass Luften ledes utenom varmeveksleren når det ikke er behov for varmegjenvinning. +
Fuktstyring Gir mulighet for høyere eller lavere ventilasjonstrinn ved høy/lav luftfuktighet. +
Sommer/vinter drift Innstilling av når aggregatet skal kjøre i vinter- eller sommerdrift. +
Stopp ved lav romtemperatur Stopper ventilasjonen ved lav romtemperatur. Hvis boligens varmeanlegg f.eks. svikter. +
Avriming Temperaturbasert automatisk funksjon for avriming av veksler. +
Temperaturstyring Styrer bypass og evt. ettervarmebatteri etter ønsket romtemperatur. +
Luftmengde Mulighet for trinnløs justering av fire ventilasjonstrinn for tilluft og avtrekk. +
CO2- / VOC-styring Mulighet for tilvalg av ekstern CO2- eller VOC styring. -
Brannautomatikk Mulighet for tilvalg av brannautomatikkk til styring av 1 til 2 brannspjeld. -
EL-ettervarmebatteri Mulighet for tilkobling av EL-ettervarmebatteri. -
Vann-ettervarmebatteri Mulighet for tilkobling av vann-ettervarmebatteri. -
Brukervalg 1 og 2 Brukervalg benyttes til eksterne potensialfrie styringssignaler fra f.eks. en kjøkkenhette. +
Branntermostat/ekstern brannautomatikk Det er mulig å koble til en branntermostat eller ekstern brannautomatikk. +
Lås betjeningspanel Betjeningspanelet kan låses så det ikke kan slås av og/ eller ikke kan endre på viftetrinn. +





OBS! Ved oppstilling av aggregatet bør det alltid tas hensyn til fremtidig service og vedlikehold. Der anbefales derfor en minimum klaring foran aggregatet på 60 cm.

Det skal være enkelt å bytte ut filter, og det skal det være mulig å f.eks. fjerne veksleren, bytte vifter eller andre komponenter. Derfor anbefales det også å koble aggregatet til kanalsystemet via fleksible koblinger.

OBS! Det er viktig at enheten er satt opp i vater for å få et riktig avløp fra kondensbakken.



Monteringsskinner (standard)

Det medfølger kraftige monteringsskinner som festes til enten tak eller vegg med passende skruer og ekspansjonsplugger. Dette forenkler monteringen, da aggregatet ikke skal understøttes ved montering. Skinnene monteres først, og deretter skyves aggregatet på plass slik at det sitter fast i skinnene.

Bak-montering (tilbehør)

Til loddrett montering kan det kjøpes et veggbeslag til bak-montering. Dette sikrer samtidig at det er plass nok til kondensvannsavløpet. På denne måten omdannes aggregatet til et top-aggregat.

Side-montering (tilbehør)

Til loddrett montering kan det kjøpes et veggbeslag til side-montering, hvor kanaler kan føres og skjules/beskyttes. På denne måten omdannes aggregatet til et top-aggregat. Sideplatene er klargjort for montering av displaypanelet.

PHI-sertifikat

Comfort CT150 er sertifisert i henhold til det tyske PassivHaus Institute, for energivennlige produkter.
